Набор для нарезания резьбы M3-M12 HSS с направляющими и спиральными сверлами для отверстий под резьбу, 54 предмета

Набор из 54 резьбонарезных инструментов HSS M3-M12 от GSR разработан для промышленных и ремесленных мастерских, которые ценят качество и универсальность.

Он содержит всё необходимое для нарезания резьбы, от направляющих до спиральных свёрл для резьбовых отверстий.

Вы всегда получите нужный инструмент для точной и эффективной работы.

Инструменты GSR Silver с матово-чёрными рукоятками и светло-голубым основанием полностью изготовлены компанией GSR, сочетая традиции и инновации, и впечатляют своим дизайном и экологичным производством. Направляющие GSR обеспечивают точное нарезание внутренней и наружной резьбы.

Характеристики:

• Плашка: просверленные отверстия для стружки, нарезанная по размеру и затем притертая резьба, снятая фаска, внешний контур с фаской и предварительно прорезанными пазами (V-образная канавка), с монтажными отверстиями для держателя плашки
• Метчики: закаленные и отпущенные, шлифованные, рельефно-шлифованные, фрезерованные квадратные по DIN 10
• Удерживающие инструменты: Корпус изготовлен из литого под давлением цинкового сплава Zamak 5, рычаг обработан методом полирования с азотированием.
• Направляющие: для чистых и аккуратных боковых поверхностей резьбы, прямое направление резания к оси, изготовлены из цинкового литья под давлением, прецизионное литье
• Лазерная маркировка: маркировка согласно DIN 2197
• Сверло спиральное для отверстий под резьбу: закаленное и отпущенное, с цилиндрическим (круглым) хвостовиком, шлифованным углом при вершине, с крестообразным острием от 3 мм, DIN 338

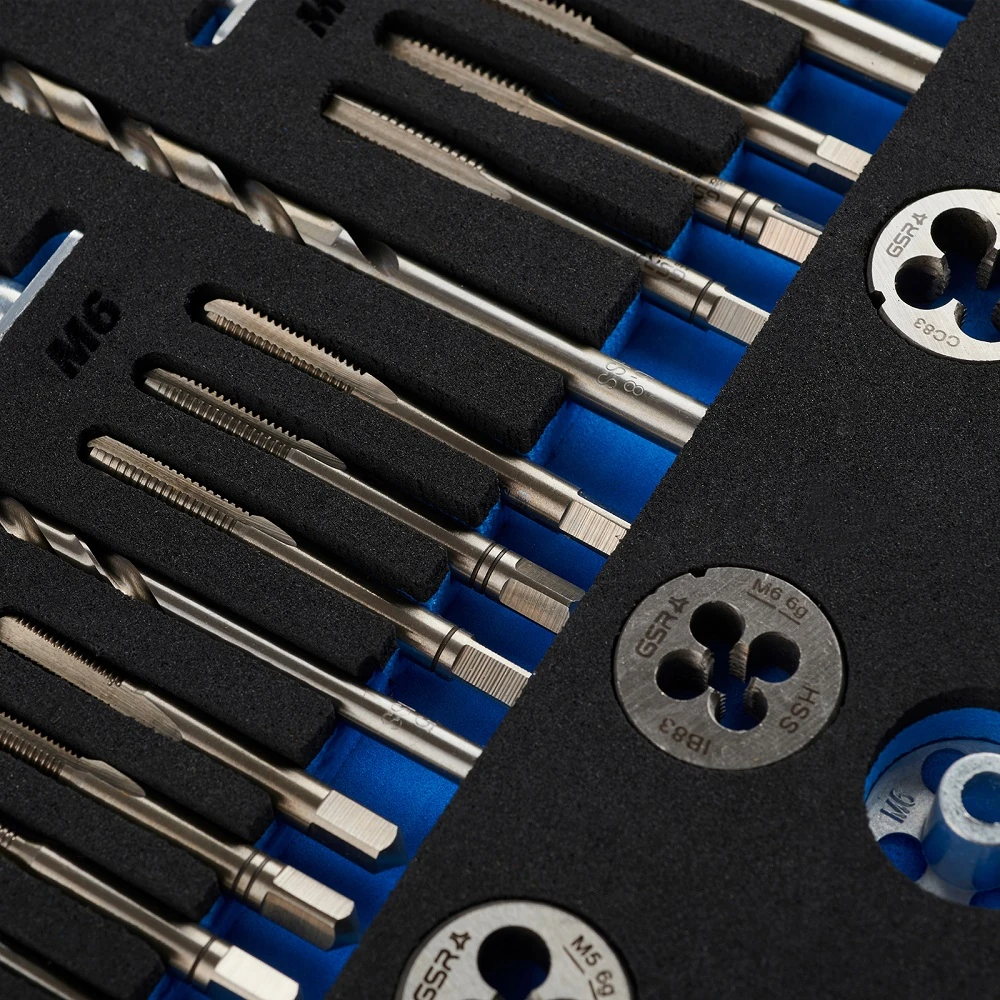

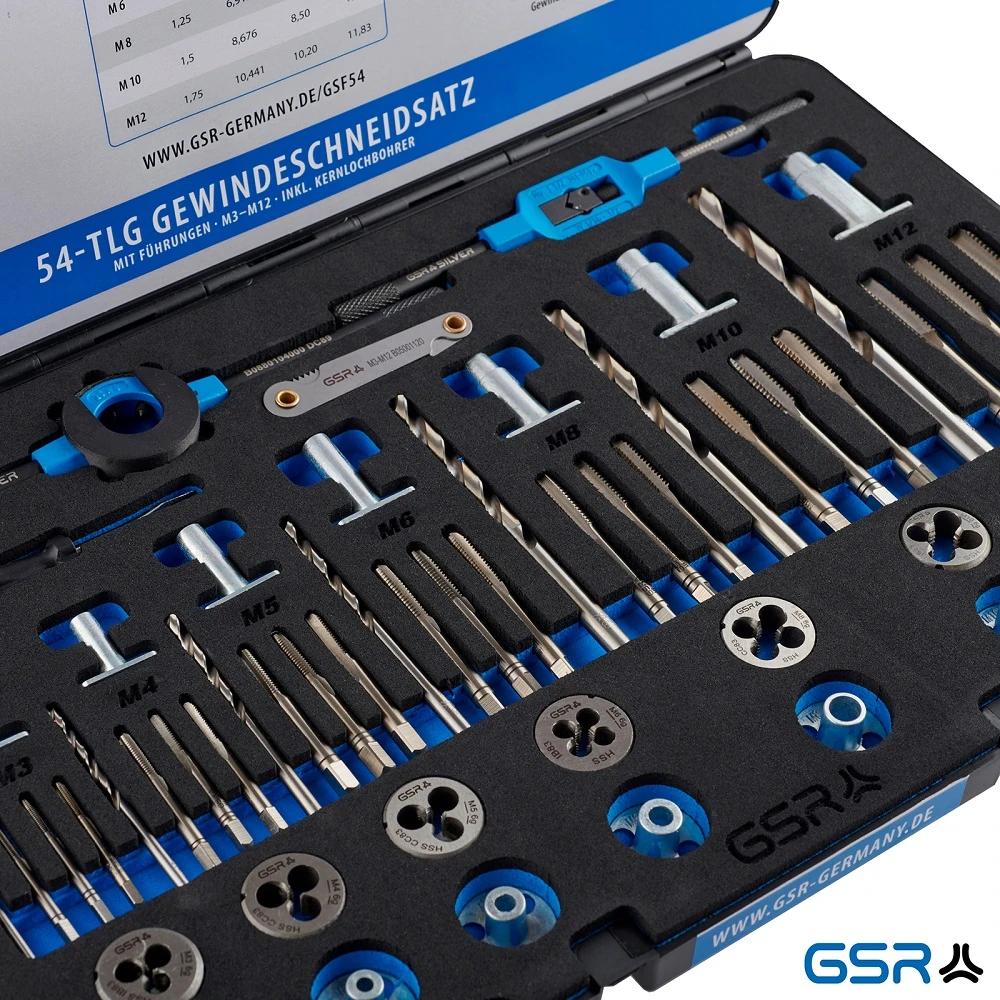

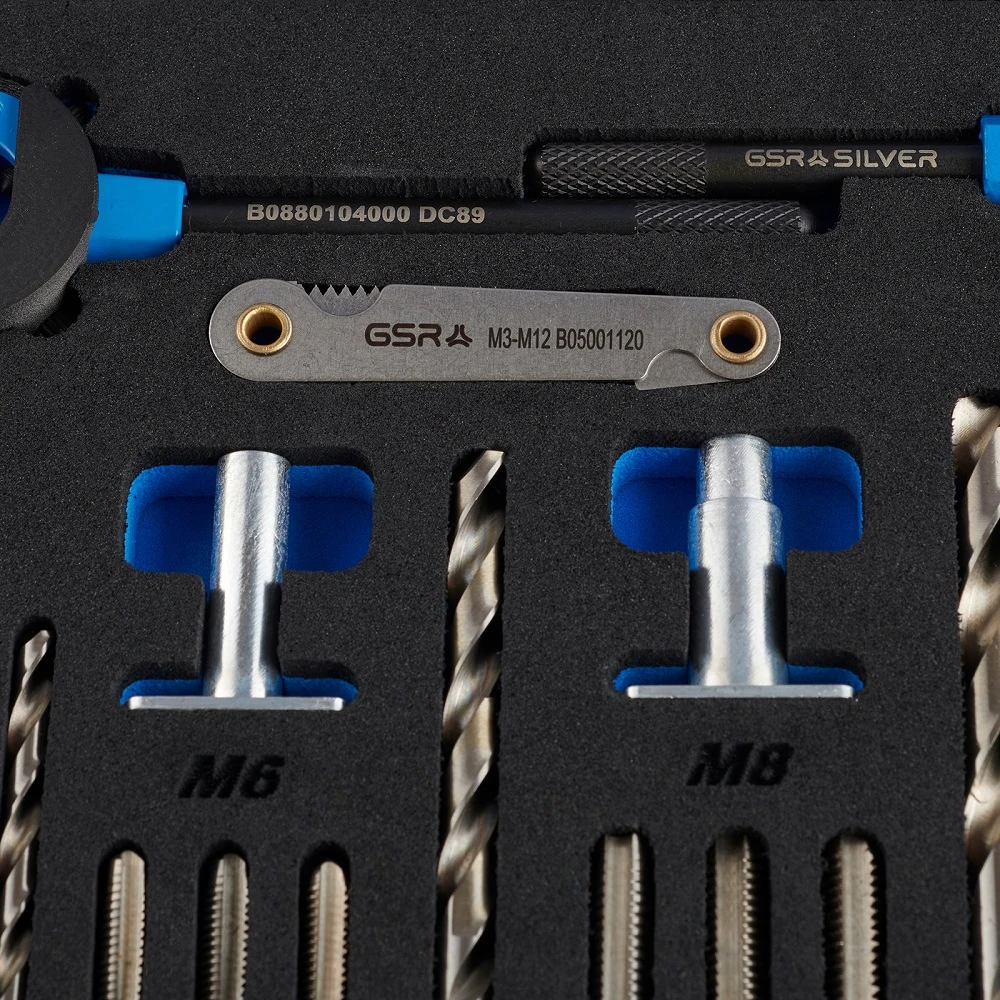

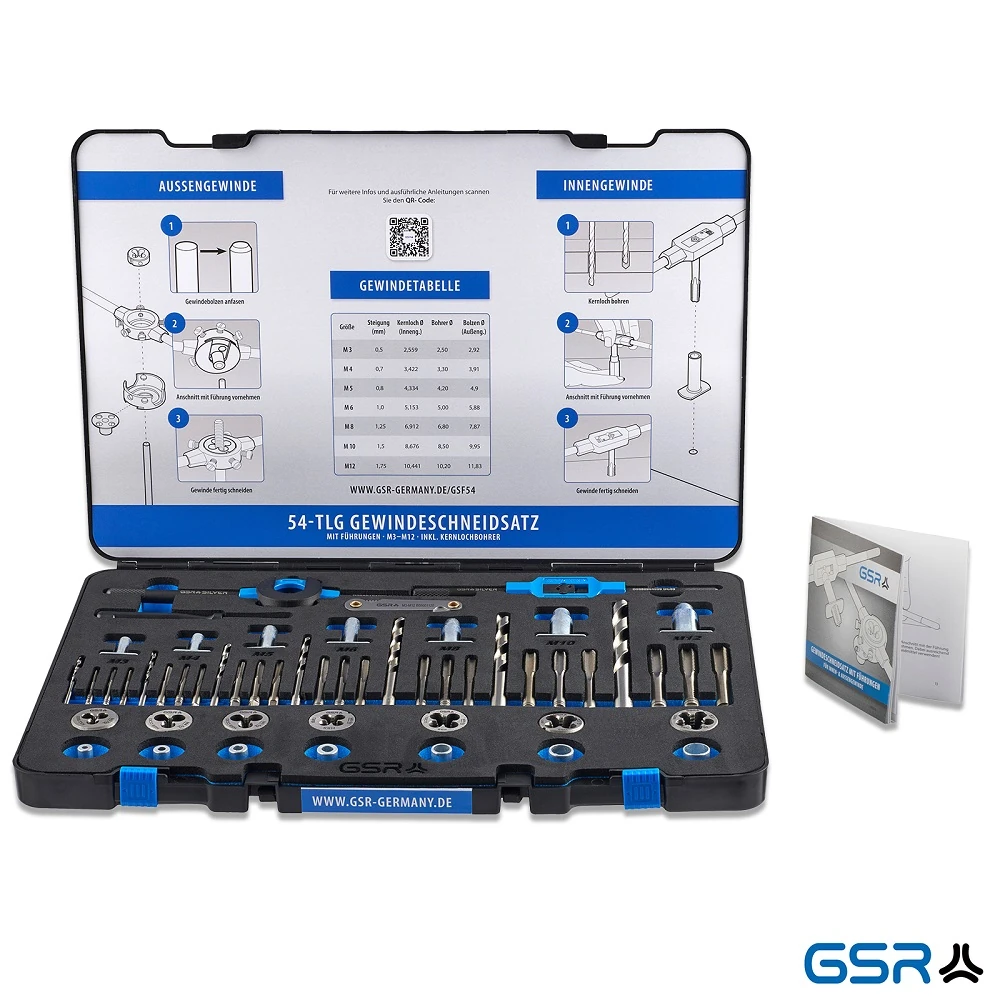

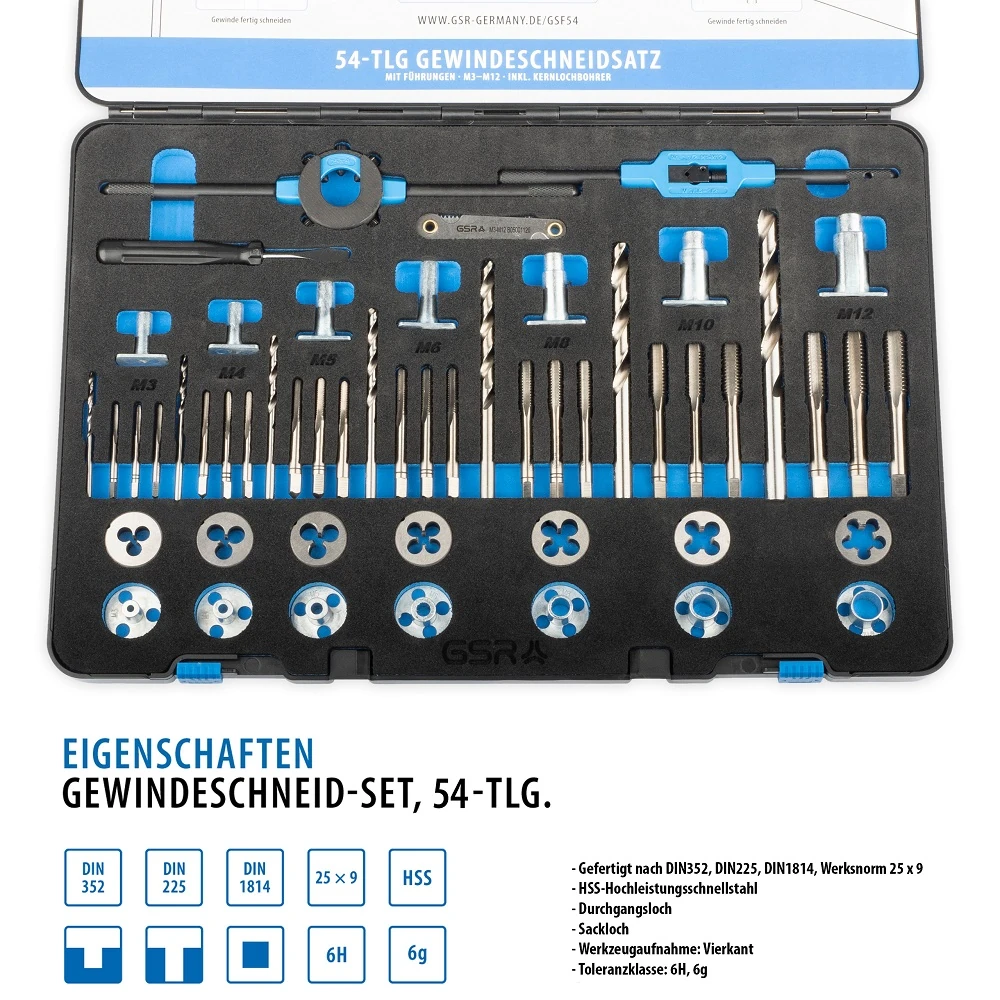

Объем поставки:



1x Разводной вороток № 1 1/2 по DIN 1814, литой цинк		1x держатель плашки 25x9 мм по DIN EN 22568, литой цинк
Набор из 7 ручных метчиков из 3 предметов по DIN 352, HSS-G M3 / M4 / M5 / M6 / M8 / M10 / M12		7 плашек 25x9 мм по заводским стандартам, HSS M3 / M4 / M5 / M6 / M8 / M10 / M12
7 направляющих для ручного метчика, цинковое литье под давлением, M3 / M4 / M5 / M6 / M8 / M10 / M12		7 направляющих для штампов из цинкового литья под давлением M3 / M4 / M5 / M6 / M8 / M10 / M12
1x пилотный тур		7 спиральных сверл для отверстий под коронки HSSG 2,5 / 3,3 / 4,2 / 5,0 / 6,8 / 8,5 / 10,2
1x комбинированный шаблон резьбы GSR для внутренней и внешней резьбы		1 отвертка





Преимущества продукта:

• Изделие поставляется в прочном пластиковом контейнере для хранения с контурно-фрезерованной вставкой из вспененного полиэтилена.
• Вороток М3-М12, плашкодержатель 25х9 М3-М12 из серии GSR Silver усиленное исполнение
• Направляющие для ручных метчиков и плашек из литого цинка для М3-М12, направляющая для направляющих плашек из углеродного гибридного материала для быстрого снятия направляющей плашки
• Наборы метчиков и плашек для нарезания внутренней и наружной резьбы М3-М12 из быстрорежущей стали, комбинированный шаблон резьбы 14 листов для определения шага внутренней и наружной резьбы

Области применения:

• Изготовление стандартных внутренних и наружных резьб по DIN 13
• очень подходит для мягких конструкционных сталей до 500 Н/мм²
• Автоматные и конструкционные стали до 800 Н/мм²
• Алюминий и цветные металлы
